板式換熱器的使用范圍非常廣,在生物工程、造紙、化工、食品、石油、海水淡化以及醫藥等多種領域中都發揮著重要的作用,具有溫度效率高、占地面積小、能夠全部逆流傳熱、傳熱面積大和節約能源的優點。板式換熱器因為材料的特殊和技術水平有限的原因，只能應用于液一氣和液- 一液兩種形式間的轉換,具有一定的局限性，但隨著材料技術和制作工藝的不斷進步和發展，全激光光焊式板式換熱器和半激光焊式板式換熱器等先進的板式換熱器的出現,使得板式換熱器在氨制冷系統中占據重要地位。
1半激光焊式板式換熱器
傳統的板式換熱器利用密封材料將板片隔離開來,但半激光焊式板式換熱器通過焊接的方式將兩塊相同的板片制成模塊通道,并與傳統的墊片通道間隔分布組合而成。其工作原理主要是在傳統墊片通道中流人非腐蝕性的介質,在焊接的通道中流人腐蝕性介質，使得兩個焊接板間圓形孔道墊片接觸。在生產過程中使用單 的焊料,能夠承受頻繁的溫度變化,耐壓性和耐高靜壓的能力很強,同傳統的膠墊式換熱器相比,激光焊接板式換熱器中剩余密封墊的長度比原來短了10%o,使用材料將為昂貴的膠墊也非常經濟、實惠"。此外,半激光焊式板式換熱器還有很強的介質適應力,運行安全性高,易損件少,運行費用較低,同傳統板式換熱器相比有更高的抗腐蝕性、耐壓和耐溫性,因此應用的領域更為廣泛。
2 板式換熱器在氨制冷系統中的應用

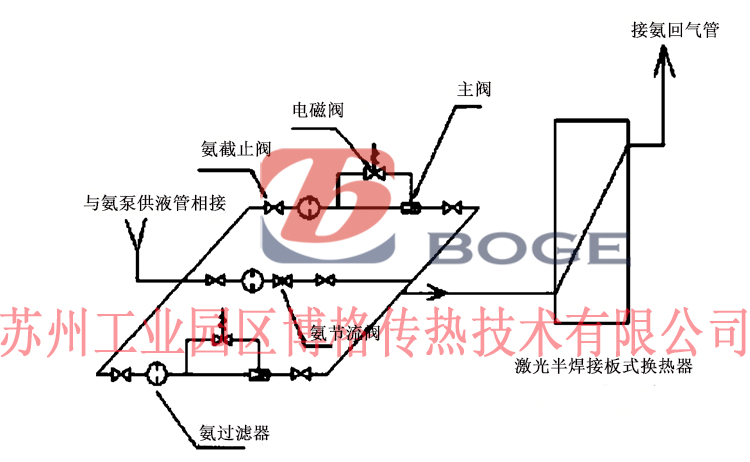

通常采用蛇管式蒸發器、螺旋管式蒸發器、直立管式蒸發器和滿液式殼管式蒸發器等氨蒸發器用于氨制冷系統中的冷水生產環節中，一般傳熱系數達到460-750W/m2."C。但氨朱冷系統應用在大型的食品、化工及生物工程等領域中時候,冷水的作用主要是對生產過程中的物料進行儲存和冷卻,需要大量的冷水,但是如果采用以上傳統的氨蒸發器生產冷水則需要占用很大的容器和空間,造成很大的浪費。半激光焊式板式換熱器的研制順利的解決了這個問題，由于其耐腐蝕性高,體積小,在氨蒸發器中的傳熱系數高達9001300 W/m-.C,有效的提高了冷水的生產效率,降低了投入成本，具有非常明顯的優勢。氨制冷系統生產冰水過程中半激光焊式板式換熱器的氨管線示意圖詳見圖。
半激光焊式板式換熱器的氨管線在設計過程中- 一定要對安全。節能和生產工藝中的冷水不穩定等問題進行考慮，通過兩個開關由帶電磁閥控制的雙氨主閥(一大- -小)來控制人氨量。要保證半激光焊式板式換熱器在氨電磁閥損害或維修過程中能夠正常使用,這就需要另外安裝手動旁路節流閥和截止閥,此外還要將氨過濾器安裝在旁路氨節流閥和由帶電磁閥控制的氨主閥前,避免半激光焊式板式換熱器和由帶電磁閥控制的氨主閥被制冷系統中的鐵銹及其它雜質堵塞。
因為有一定量的冷凍油存在于制冷系統中，要確保冷凍油在進人半激光焊式板式換熱器后能定時的正常排出,使傳熱效率穩定在較高的水平,就需要將排泄閥安裝在供氨管底部(進入半激光焊式板式換熱器前)利于排油3。最后在設計過程中規盡量利用丹佛斯牌的由帶電磁閥控制的氨主閥,保證其耐用、穩定和安全性。
從電氣控制設計方面考慮,帶電磁閥控制的氨主閥同冰水輸送泵、流量繼電器(位于冰水管道上)以及冰水溫度都有聯系，如果冰水在管道內不能正常流動的話,流量繼電器(位于冰水管道上)進行運轉時就會使得由帶電磁閥控制的兩個氨主閥同時關閉;如果冰水循環泵出現問題，不能正常的進行工作，由帶電磁閥控制的兩個氨主閥會同時關閉，二者只有在冰水循環泵恢復正常工作后才能開啟。通過這種設計方式才能保證冰水能夠順利生產，不會出現冰水在半激光焊式板式換熱器中不流動而導致溫度較低凝結的現象。
3結語
經過不斷的研究和實踐中總結出了半激光焊式板式換熱器的優勢,因為采用的制作材料是鈦板和不銹鋼,所以耐腐蝕性能非常好,并且在長時間的低溫工作:狀態下不會出現密封材料老化和生銹的現象,做到運行成本低、使用時間長。再加上半激光焊式板式換熱器通道中液體處于高速流動的形態,因此不會出現結冰和水垢沉積的情況，可以長時間使用而不用清洗,非常方便。因此半激光焊式板式換熱器能夠完全替代傳統的氨蒸發器在氨制冷系統中進行冷水的生產工藝,能夠確立良好的經濟效益,是氨制冷系統中生產領域中的一個較大的進步,應該得到普遍推廣。
